Проектирование систем напольного и настенного поверхностного отопления

Материал из HelpSystem
Перейти к навигации Перейти к поиску
Продукция InstalSystem 5
Тип статьи УРОКИ ПРОЕКТИРОВАНИЯ
Дата перевода 2022-03-28


Содержание урока

В данной статье представлен метод проектирования систем поверхностного отопления в контурных схемах (при "сухом" и "мокром" монтаже).
В качестве примера рассматривается проект двухэтажного односемейного дома без подвала.

Модули и конфигурация программы

InstalSystem 5 включает в себя следующий модуль:

  • Системы поверхностного отопления.

Обучающее видео

Мы рекомендуем вам посмотреть наше обучающее видео, касающееся темы, описанной в статье:


Видео не является записью данного урока.

Исходные данные

Проект включает в себя полный набор данных по умолчанию, принятых в качестве шаблона.
Планировка помещений выполнена на основе чертежей в формате DWG. Более подробная информация в: Таблица примера проекта.

Этапы выполнения

Открытие нового проекта

  1. Запустите InstalSystem 5.
  2. Откройте новый проект и выберите необходимую версию файла.
    Более подробную информацию см.: Project and application management
  3. Выберите соответствующий шаблон.
    Более подробную информацию см.: Template files

Определение каталогов и общих данных

Заполните Общие данные как данные, которые будут приняты по умолчанию:

  1. Управление этажами - задайте необходимое количество этажей
    Более подробную информацию см.: Preparation of building structure
  2. Обслуживание каталогов - выберите каталоги в соответствии со списком в Таблице проекта для разделов:
    • Поверхностные системы
    • Трубы и фитинги
    • Изоляция
    • Клапаны и арматура
  3. Система отопления/охлаждения - добавьте информацию для:
    • Система труб
      • Типы и данные по умолчанию
    • Поверхностные системы
      • Напольная система
      • Настенная система
      • Коллекторы и автоматика

Более подробную информацию см.: Using catalogs and catalogs data in the project

ПРИМЕР ПРОЕКТА В INSTALSYSTEM
Файлы проекта

How to calculate downloaded file?

Floor and wall radiant heating system in single-family house, isproj
Разработано с InstalSystem 5 Rev. Beta 30
Требуемые модули Базовый модуль
Системы отопления
Системы поверхностного отопления
Диапазон проектов Поверхностное отопление
Используемые каталоги

Basic radiant systems
Brass and steel pipe couplings and fittings
Copper pipes and fittings EN 1057
Standard mixers, pump and bypass units
Standard insulation catalogue
Neutral valves catalogue - typical construction

Тип здания односемейный
без подвала
2-этажный
Строительная конструкция Base drawing ground floor, dwg
Base drawing first floor, dwg
Диапазон чертежей Планы
Подготовлено Logo-instalsoft-new.png
www.instalsoft.com
Правовая информация Разрешено копирование всего проекта и его фрагментов
Результаты расчетов Full printout, xls
Full printout, pdf
Radiant heating calculation results, pdf
Bill of materials, pdf
Installation parameters, pdf
Итоговые чертежи Ground floor, dwg
First floor, dwg
Ground floor, pdf
First floor, pdf


Подготовка строительной конструкции

  1. Выполните импорт, измените масштаб и расположение по отношению друг к другу, вставив Точка отсчета, чертежей основы для каждого этажа.
    Более подробную информацию см.: Import files
  2. Прочертите помещения на преобразованном чертеже основы, используя режим АВТО.
    Более подробную информацию см.: Insert rooms
  3. Автоматически пронумеруйте помещения, используя функцию Пронумеровать помещения. Начните с помещения в верхнем левом углу каждого этажа.
  4. Внесите необходимые значения в Таблица данных:
    • Расчетная температура: введите 24°C для ванных комнат, 16°C для вестибюля.
    • Максимально допустимая температура поверхности пола при выборе соответствующего типа помещения в разделе Отопление.
    • Для неотапливаемых помещений укажите значение индекса теплопотерь как "0".
      Более подробную информацию см.: Setting up the building structure
  5. Проверьте правильность конструкции в 3D вид.
    Более подробную информацию см.: Preparation of building structure

Создание системы поверхностного отопления

Нагр./Охл. зона

  1. Вставьте Нагр./Охл. зона в каждое выбранное помещение.

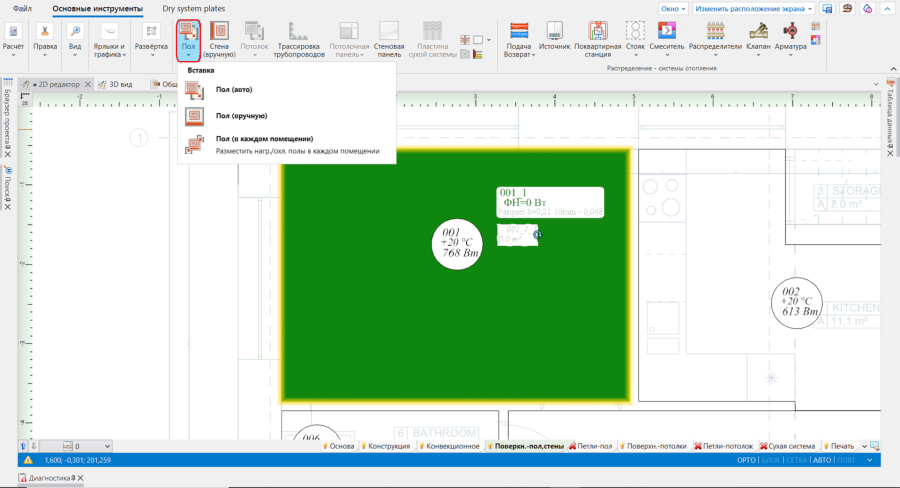

    1. Вставка Нагр./Охл. зона

  2. Обрежьте ненужные части: Нагр./Охл. зона и/или измените форму в соответствии указанными на чертежах помещений площадями, занятыми под лестницы, ванные и т.д.
  3. Разделите выбранные области Нагр./Охл. зона с учётом необходимых припусков на расширение.
  4. Укажите расположение и размеры граничной зоны Граничная зона (ГЗ).
    Более подробную информацию см.: Dividing a Heating/Cooling Zone

Распределитель

  • Вставьте Распределитель на каждом этаже. По умолчанию предусмотрено размещение Распределитель на чертеже вместе со шкафом распределителя.
    Более подробную информацию см.: Manifolds for radiant system and their accessories.

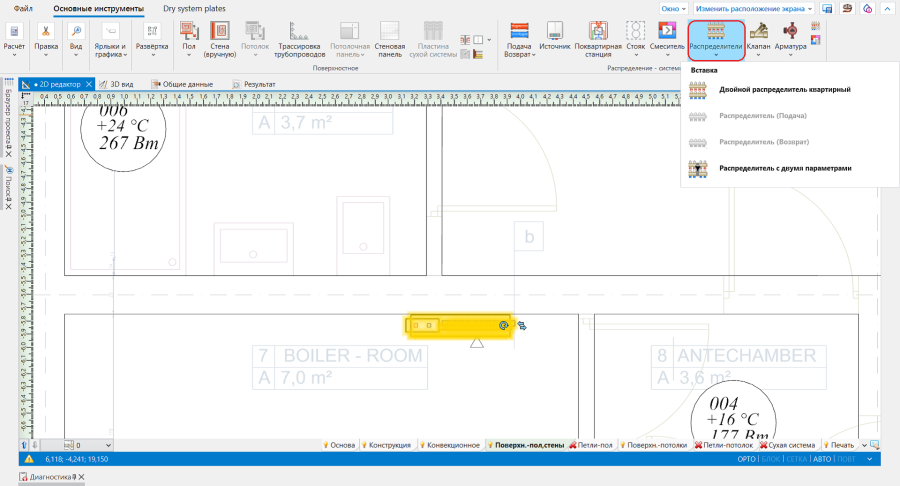

    2. Вставка Распределитель

Трассировка трубопроводов

  • Соедините Нагр./Охл. зона с распределителем при помощи функции Трассировка трубопроводов. Трассировка трубопроводов позволяет автоматически генерировать подводы трубопроводов.
    Более подробную информацию см.: Editing pipe feeds in a radiant system.

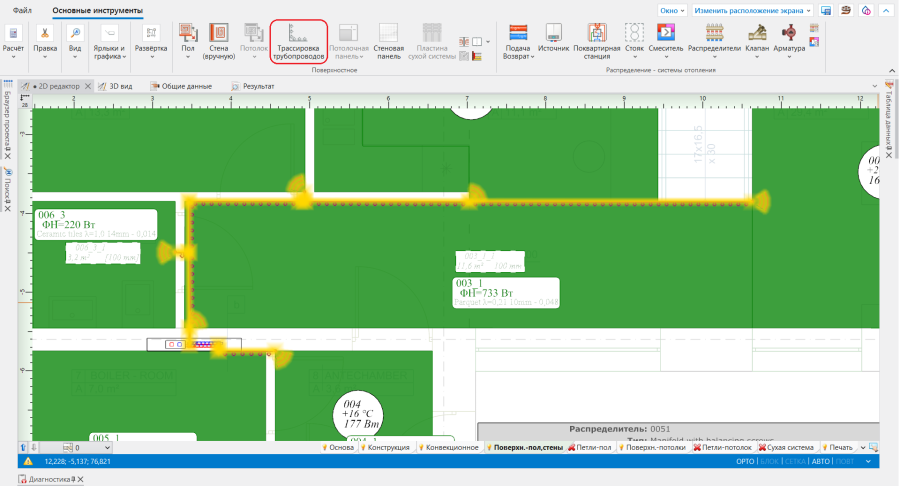

    3. Inserting Трассировка трубопроводов

Создание системы - подача к распределителям

Источник

  • Вставьте Источник на самом нижнем этаже.

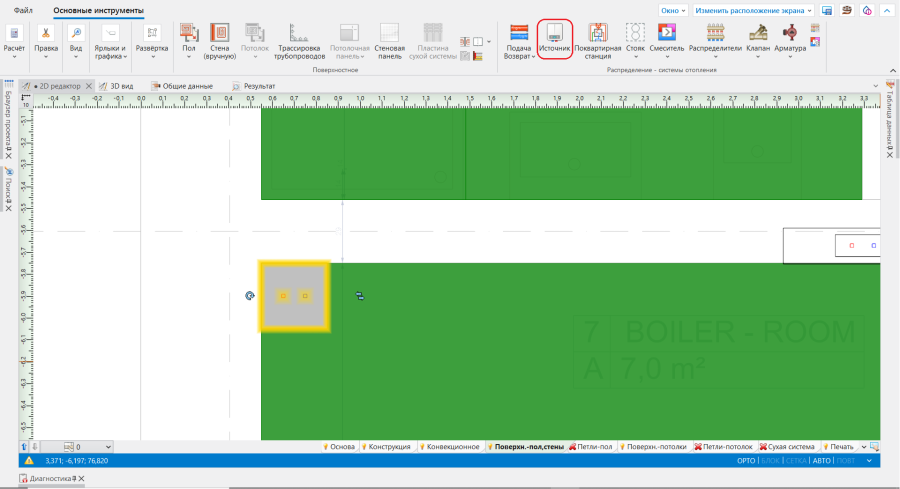

    4. Вставка Источник

Стояк

  • Вставьте Стояк, присвойте ему символ и укажите его протяженность (напр.: с этажа 0 на этаж 1).
    Более подробную информацию см.: Connecting storeys with the "Stack" element

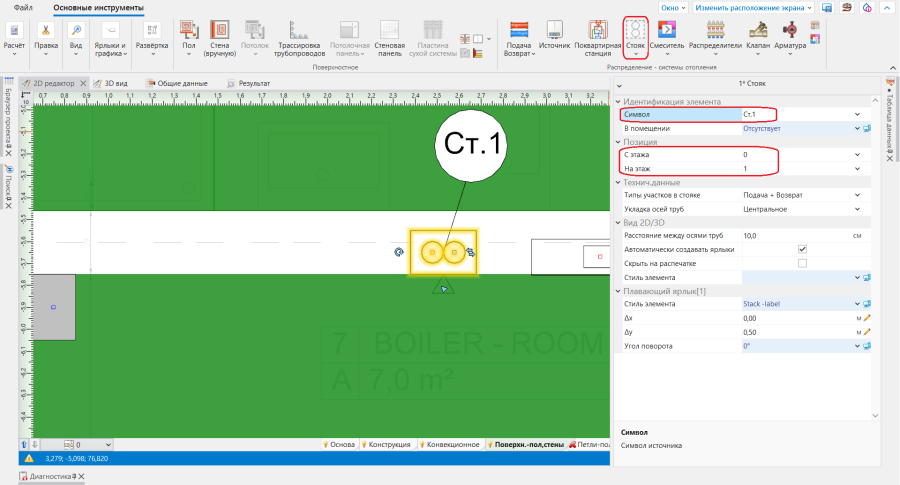

    5. Вставка Стояк

Трубопроводы

  • Соедините Источник, Распределитель, Стояк друг с другом, начертив сеть с помощью элемента Участок и используя режимы АВТО и ОРТО.

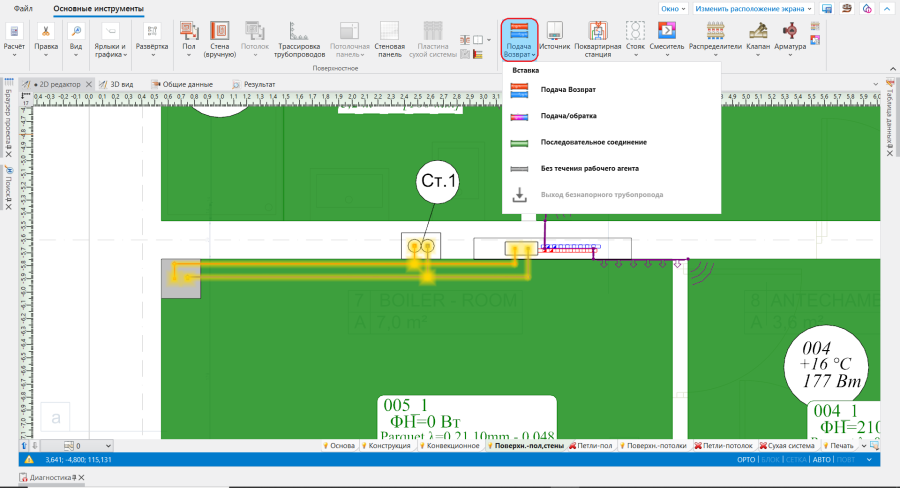

    6. Соединение компонентов системы

Клапаны

  1. Разместите Клапан на участке трубопровода.

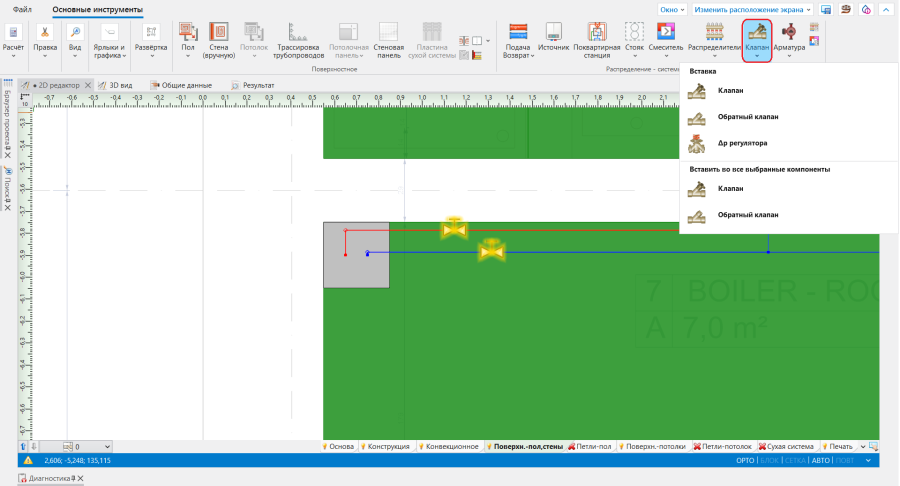

    7. Вставка Клапан

  2. Выберете Тип клапана в Таблица данных.

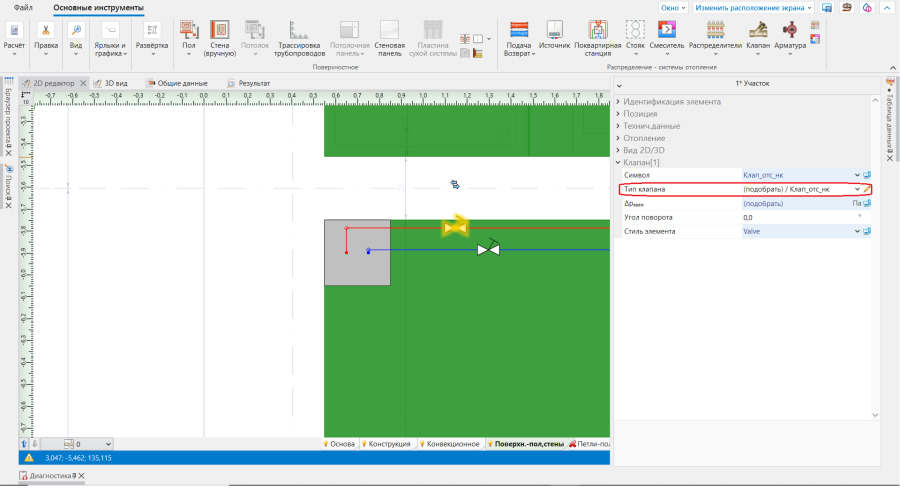

    8. Тип клапана

  3. Используйте Копировать-Вставить для вставки клапанов того же типа на другие участки трубопровода.

Проверка правильности созданной структуры системы

  1. Проверьте правильности созданной структуры системы, используя функцию Проверить соединения (Сочетание клавиш: Shift + F2).
  2. Проверьте правильности созданной структуры системы и выявите нестыковки, используя 3D вид.
    Более подробную информацию см.: Verification of the correctness of installation structure

Редактирование данных компонентов системы

Покрытие

  • Отметьте выбранные Нагр./Охл. зона и обозначьте тип Покрытие.

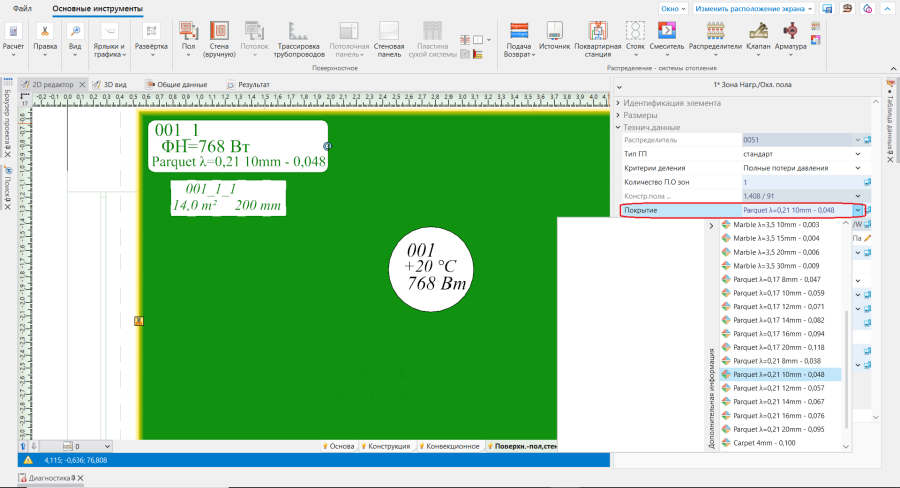

    9. Покрытие

Нагр./Охл. зона

  1. Отметьте Нагр./Охл. зона, в которых значительная площадь поверхности занята подводами, и измените их тип на Отапливаемая/охлаждаемая подводами. Не забудьте в этом случае удалить соединения с распределителем.
  2. Отметьте Нагр./Охл. зона, в которых не должно быть трубопроводов, и измените их тип на Без труб.

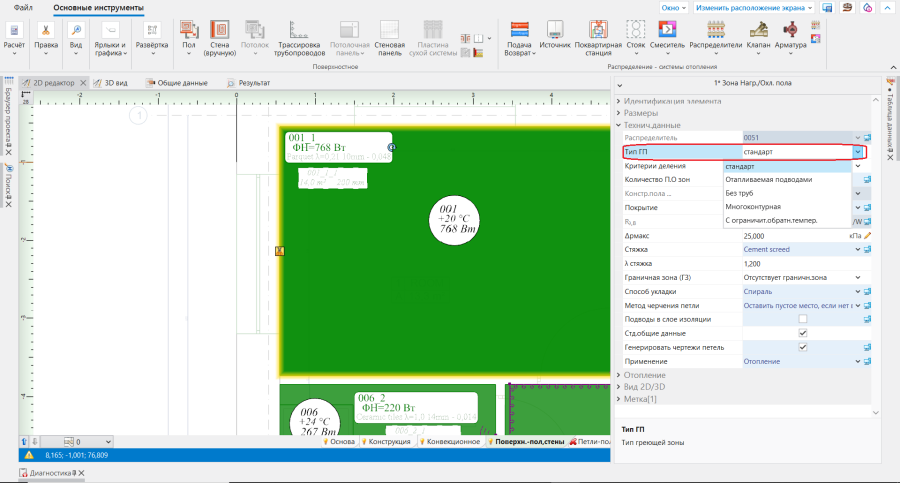

    10. Тип Нагр./Охл. зона

Расчёты и диагностика

Расчёт систем поверхностного отопления

  1. Запустите полные расчеты, нажав на кнопку Calculator.png в разделе Расчёт в верхнем рабочем меню.
  2. Откройте окно Диагностика выбрав его из списка окон или нажав F8.
  3. После завершения расчетов проверьте сообщения, перечисленные в окне Диагностика. Если присутствуют сообщения об ошибках, их необходимо устранить в первую очередь.

Более подробную информацию см.: Calculations and diagnostics

Изменение параметров системы для приведения полученной производительности к требуемой производительности

  • Измените температуру подачи в системе поверхностного отопления в контрольных контурах в окне Общие данные, вкладка Система отопления/охлаждения/Источники.
    Более подробную информацию см.: Interactive calculations of radiant systems

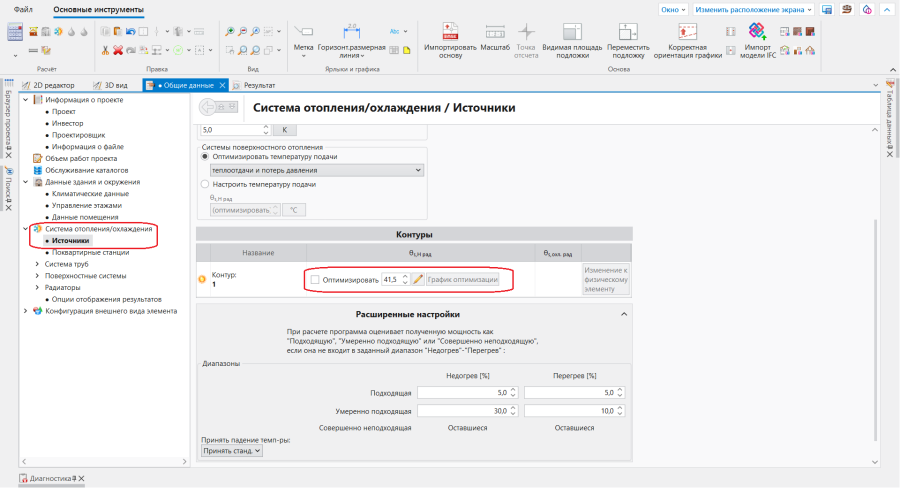

    11. Контрольные контуры

  • Используя функцию Интерактивный расчет системы,

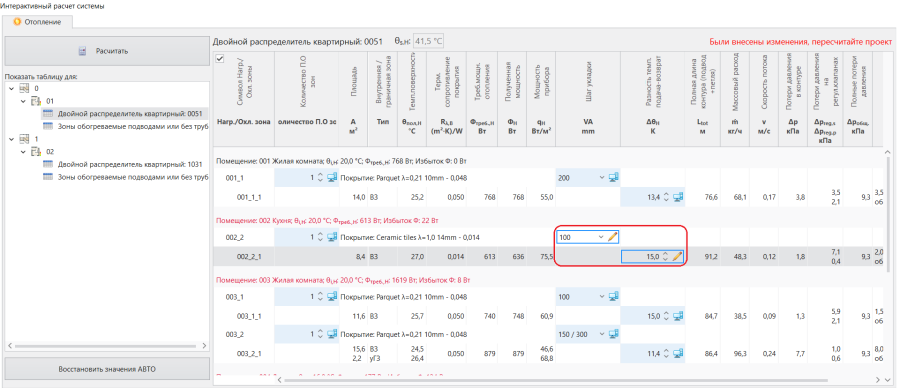

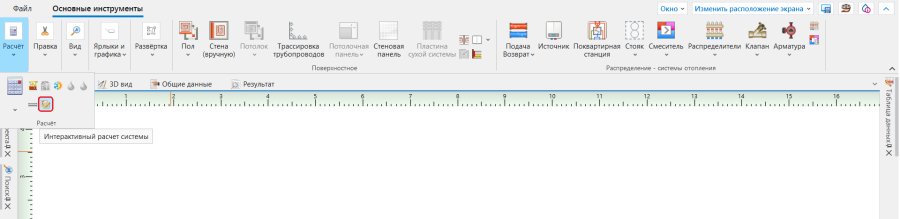

    12. Интерактивный расчет системы

измените шаг укладки трубопроводов и перепад температур в отдельных контурах.

13. Интерактивный расчет системы


  • Измените конструкцию греющего пола/стены.

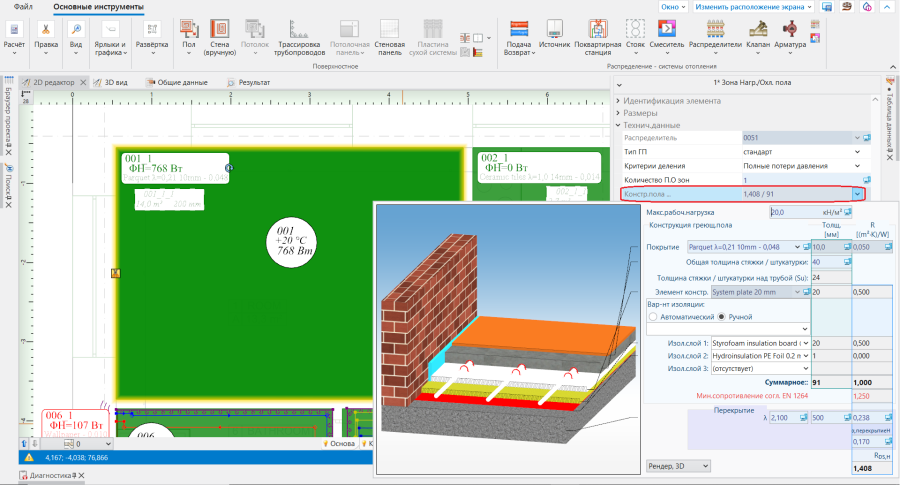

    14. Констр.пола ...

  • Измените Макс. потери давл. в кольце.

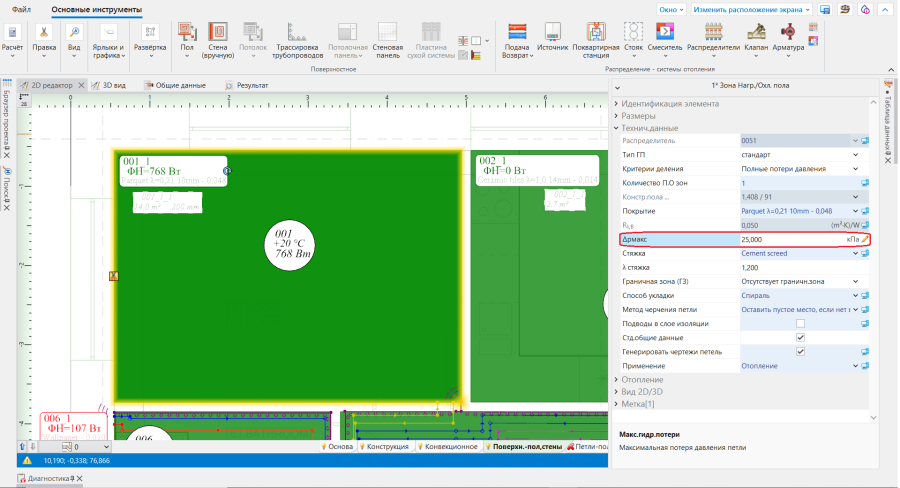

    15. Макс. потери давл. в кольце

Изменение линии деления элемента Нагр./Охл. зона на элементы Нагр./Охл. поверхность

Более подробную информацию см.: Modifying the dividing line after automatic division

Ручная корректировка автоматически созданной трассировки трубопроводов

Более подробную информацию см.: Трассировка трубопроводов - manual correction of automatically generated pipe feeds route

Добавление чертежей петель поверхностного отопления

Более подробную информацию см.: Appending drawings with radiant system loops

Включение в расчеты длины прочерченной петли

Более подробную информацию см.: How to include the drawing loop lenght in the calculations?

Использование панелей в системе сухого напольного отопления

Более подробную информацию см.: Inserting plates in dry floor heating system

Пересчет и проверка результатов

Проверьте результаты расчетов, обращая особое внимание на:

  • покрытие требуемой тепловой мощности помещениях.

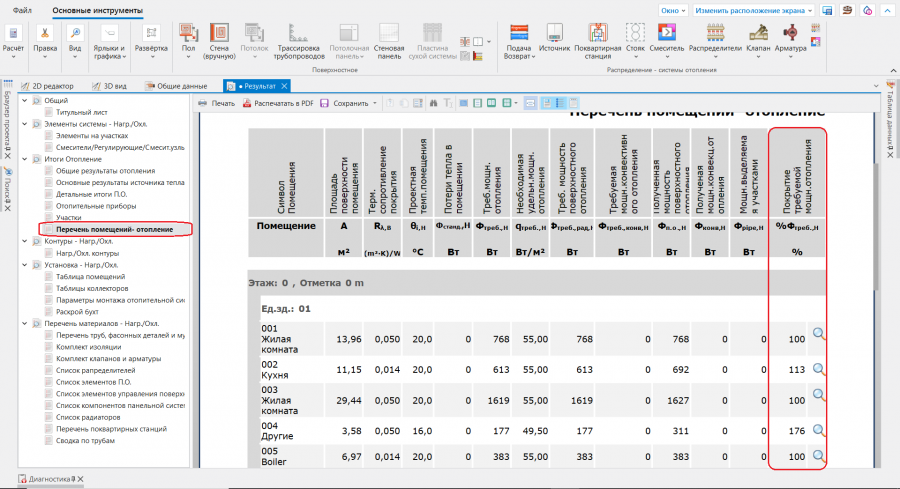

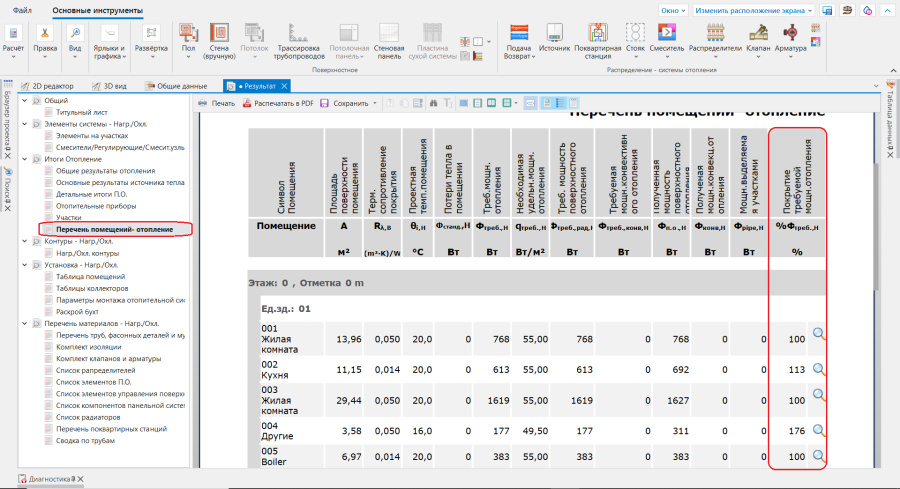

    16. Покрытие требуемой мощн.отопления

  • слои в Пол с подогревом и охлаждением, чтобы проверить, нет ли нежелательных различий в высоте/толщине в прилегающих областях.

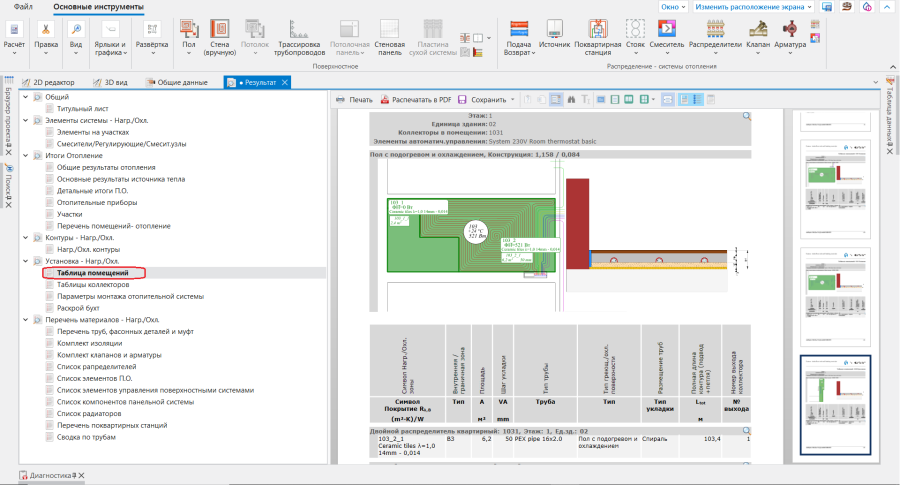

    17. Констр.пола ...

  • спецификацию материалов.

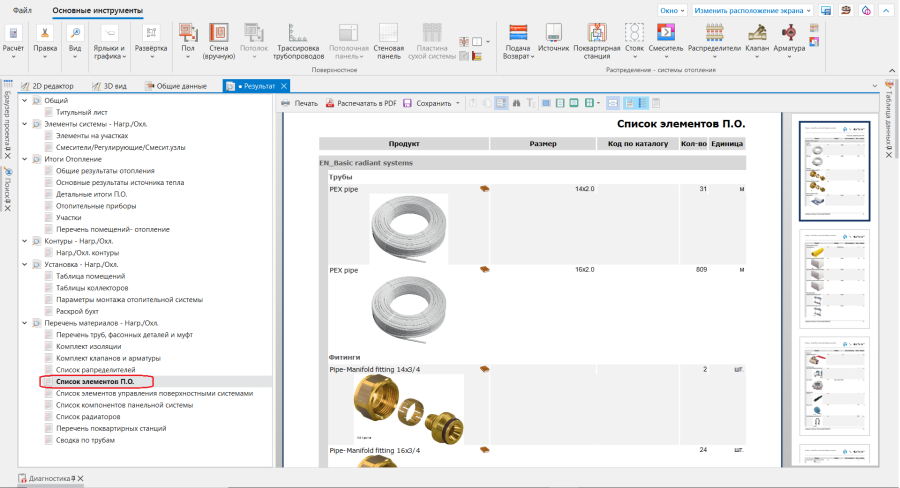

    18. Спецификация материалов - Нагр./Охл. - Список элементов П.О.

Подготовка чертежа для печати/экспорта

Метка

  1. Разместите необходимые метки (ярлыки) на элементах системы.
  2. Настройте внешний вид.
    Более подробную информацию см.: Item 5. Component appearance configuration and editing parameters configuration

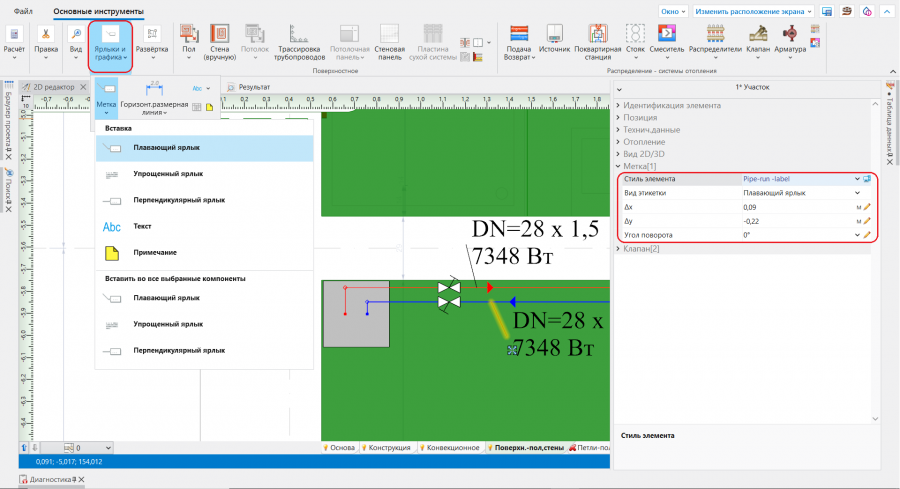

    19. Вставка Метка

Таблица распределителя

  • Вставьте Таблица распределителя.
    Более подробную информацию см.: Manifold label and table

Узел конструкции теплого пола

  • Вставьте Узел конструкции теплого пола. При необходимости измените масштаб и конфигурацию.

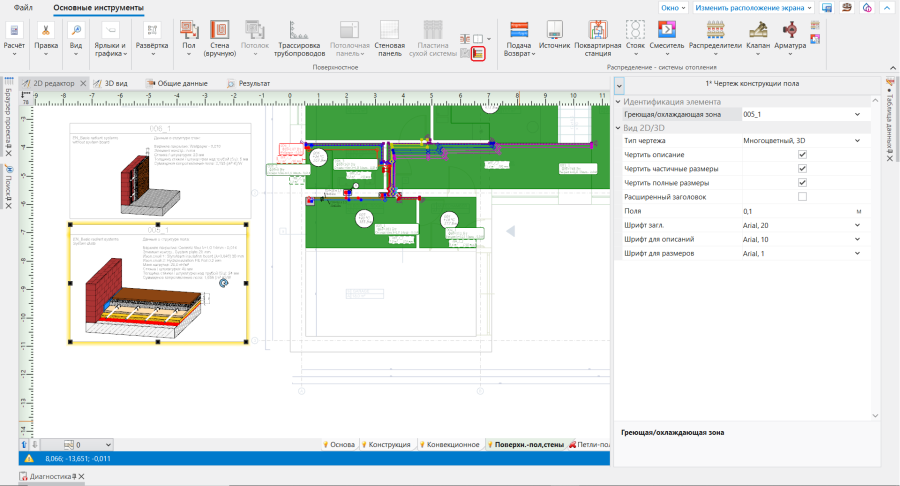

    20. Узел конструкции теплого пола

Петля RHC

  1. Выполните автоматическое генерирование чертежей петель Петля RHC.
    Более подробную информацию см.: Automatic generation of loop drawings
  2. Проверьте полученные чертежи Петля RHC и, в случае необходимости, измените их вручную.
    Более подробную информацию см.: Manual editing of loop drawings

Формат бумаги

  1. Выберете функцию Вставьте макет листа.
  2. Измените Формат бумаги и Ориентация в Таблица данных.

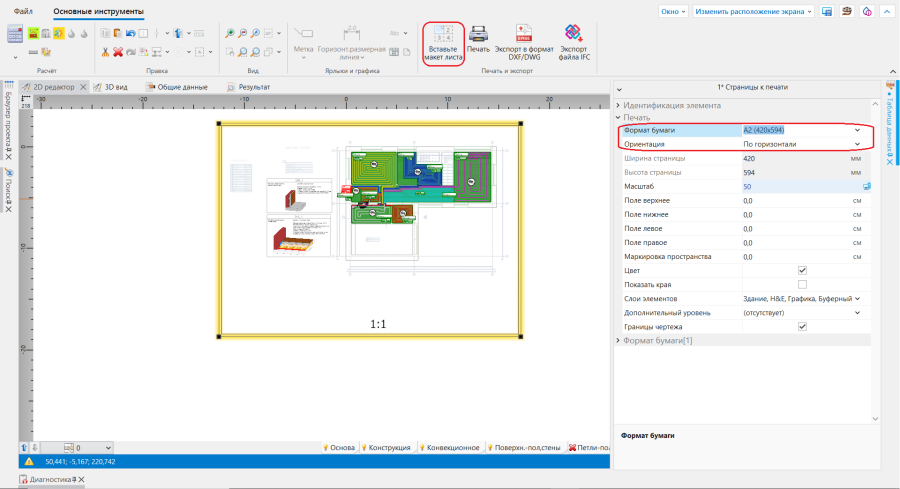

    21. Функция Вставьте макет листа

Таблица проекта

  1. Вставьте Таблица проекта.
  2. Введите необходимые данные в Таблица данных.

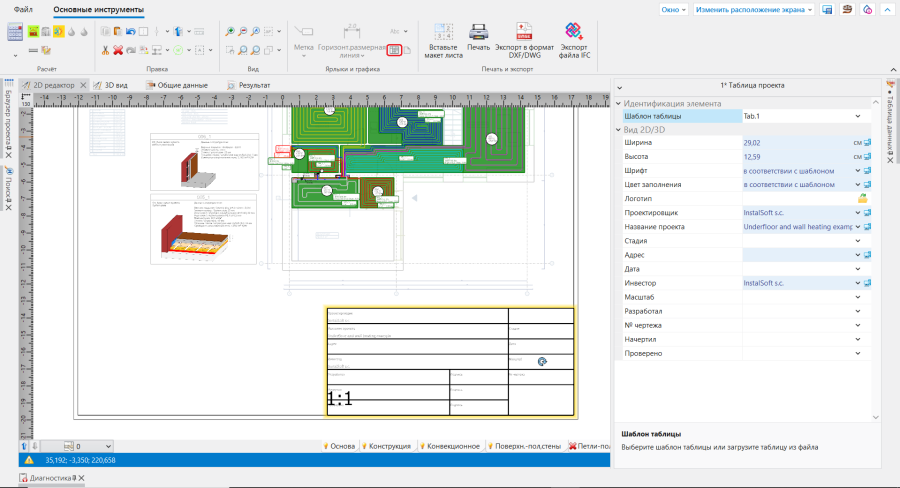

    22.Таблица проекта

Печать/экспорт результатов

  1. Распечатайте/экспортируйте чертежи.
  2. Распечатайте/экспортируйте таблицы.
    Более подробную информацию см.: Export / print results and drawings
